We offer two styles of adjustable compression fittings for use in mounting thermocouples into thick or thin walls. One style uses a standard NPT pipe thread while the other uses a straight thread with 0-ring seal. Both are typically available from stock in 316 stainless steel (brass upon request).
Both styles are available for probe diameters from 1/16" to 1.0" OD. (other sizes upon request). The O-ring style is also ideal for use in thin-wall applications, glass containers, jar lids, etc. Simply put a jam nut on other side of container lid.

Adjustable Compression Fittings

Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

Oftentimes a molybdenum sheathed thermocouple is used in a furnace with graphite liners or heating elements. At temperatures above 1,600 degrees Celsius, any graphite present emits dust molecules which attack the sheath and rapidly carburizes the sheath. This causes the sheath to become crystallized and porous. The thermal elements lose their protection and they also become crystallized and then break during cycling. Coating the protecting sheath with a thick layer of tungsten minimizes this carburization process and extends the life of the probes significantly. Field tests at 2,000 degrees Celsius using the coated probes produced continuous temperature data up to 2 months (even during cycling) whereas the uncoated probes failed within hours of reaching temperature. Longer lifetimes were also experienced at temperatures below 2,000 degrees Celsius.

في كثير من الأحيان الموليبدينوم المغلفة الحرارية يستخدم في الفرن مع المتشددين الجرافيت أو عناصر تسخين. في درجة حرارة أعلى من 1600 درجة مئوية، أي الجرافيت الحالية جزيئات الغبار تنبعث التي تهاجم غمد وcarburizes بسرعة غمد. يؤدي هذا غمد لتصبح المتبلور والتي يسهل اختراقها. العناصر الحرارية تفقد حمايتها وتصبح أيضا تبلور ثم كسر أثناء ركوب الدراجات. طلاء غمد حماية بطبقة سميكة من التنغستن يقلل من هذه العملية carburization ويطيل عمر تحقيقات بشكل كبير. اختبارات ميدانية في 2000 درجة مئوية باستخدام تحقيقات المغلفة تنتج بيانات درجة الحرارة المستمر تصل إلى 2 أشهر (حتى أثناء ركوب الدراجات) في حين أن تحقيقات غير المصقول فشل في غضون ساعات من الوصول إلى درجة الحرارة. وشهدت عمر أطول أيضا في درجة حرارة تقل عن 2000 درجة مئوية.

Často molybdenu kolíkové termočlánek se používá v peci s grafitovými vložkami nebo topné prvky. Při teplotách nad 1600 stupňů Celsia, obsahu grafitu přítomné molekuly uvolňuje prach, které napadají pochvu a rychle carburizes pochvu. To způsobí, že plášť, aby se stal z krystalického a porézní. Tepelné elementy ztrácejí svou ochranu, a oni také stanou krystalizuje a pak zlomit během cyklování. Potahování ochranné pouzdro s tlustou vrstvou wolframu minimalizuje tento proces nauhličování a prodlužuje životnost sond významně. Praktické zkoušky při 2000 stupních Celsia při použití povlečeného sond vyrobeného nekonečného údaje o teplotě až 2 měsíce (i během cyklování), zatímco nepotažené sondy selhaly během několika hodin po dosažení teploty. Delší životnost byla také zažil při teplotách nižších než 2000 stupňů Celsia.

Oftmals ein Molybdän ummantelte Thermoelement wird in einem Ofen mit Graphitauskleidungen oder Heizelemente. Bei Temperaturen über 1600 Grad Celsius, werden alle vorhandenen Graphit aussendet Staub-Moleküle, die die Hülle angreifen und carburizes schnell die Hülle. Dies bewirkt, dass die Hülle kristallisiert und porös werden. Die thermischen Elemente verlieren ihren Schutz und sie auch kristallisiert werden und dann während des Zyklus durchbrechen. Beschichten der Schutzhülle mit einer dicken Schicht aus Wolfram minimiert diesen Aufkohlungsverfahren und verlängert die Lebensdauer der Sonden signifikant. Feldversuche bei 2000 Grad Celsius, die beschichteten Sonden erzeugten kontinuierliche Datentemperatur auf 2 Monate (auch während der Zyklen), während der unbeschichteten Sonden scheiterten innerhalb weniger Stunden nach Erreichen der Temperatur. Längere Lebensdauer wurde auch bei Temperaturen unter 2.000 Grad Celsius erlebt.

Συχνά ένας μολυβδαίνιο μανδύα θερμοστοιχείο χρησιμοποιείται σε έναν κλίβανο με χιτώνια γραφίτη ή θερμαντικά στοιχεία. Σε θερμοκρασίες πάνω από 1.600 βαθμούς Κελσίου, τυχόν γραφίτη παρόντα μόρια εκλύουν σκόνη που επιτίθενται στο θηκάρι και ταχέως carburizes το θηκάρι. Αυτό προκαλεί το περικάλυμμα για να γίνει κρυσταλλωμένο και πορώδη. Τα θερμικά στοιχεία χάνουν την προστασία τους και γίνονται επίσης κρυσταλλώνεται και στη συνέχεια να σπάσει κατά τη διάρκεια της ποδηλασίας. Επίστρωση της προστατευτικής θήκης με ένα παχύ στρώμα βολφραμίου ελαχιστοποιεί αυτή τη διαδικασία ενανθράκωσης και παρατείνει τη διάρκεια ζωής των ανιχνευτών σημαντικά. δοκιμές πεδίου σε 2.000 βαθμούς Κελσίου με τη χρήση των επικαλυμμένων ανιχνευτών που παράγονται δεδομένα συνεχή θερμοκρασία έως 2 μήνες (ακόμη και κατά τη διάρκεια της ποδηλασίας) ενώ τα μη επικαλυμμένα ανιχνευτές αποτύχει μέσα σε λίγες ώρες από την επίτευξη της θερμοκρασίας. Μεγαλύτερη διάρκεια ζωής τέθηκαν επίσης σε θερμοκρασίες κάτω από 2.000 βαθμούς Κελσίου.

Con frecuencia, un molibdeno envainada termopar se utiliza en un horno con revestimientos de grafito o elementos de calentamiento. A temperaturas superiores a 1.600 grados centígrados, cualquier presentes moléculas emite polvo de grafito que atacan a la vaina y carburizes rápidamente la vaina. Esto hace que la vaina para ser cristalizado y poroso. Los elementos térmicos pierden su protección y también se vuelven cristalizado y luego se rompen durante el ciclo. Recubrimiento de la vaina de protección con una gruesa capa de tungsteno minimiza este proceso de carburación y extiende la vida de las sondas de manera significativa. Las pruebas de campo en 2.000 grados Celsius utilizando las sondas recubiertas producen datos de temperatura continuos hasta 2 meses (incluso durante el ciclismo), mientras que las sondas no recubiertas fallidas dentro de horas de alcanzar la temperatura. vidas más largas también se experimentaron a temperaturas inferiores a 2.000 grados centígrados.

Souvent, un thermocouple gainé de molybdène est utilisé dans un four de moules en graphite ou des éléments de chauffage. A des températures supérieures à 1600 degrés Celsius, les présentes molécules de graphite émet de la poussière qui attaquent la gaine et la gaine carbure rapidement. Cela provoque la gaine à se cristalliser et poreuse. Les éléments thermiques perdent leur protection et ils deviennent également cristallisé, puis briser au cours du cycle. Le revêtement de la gaine protégeant d'une épaisse couche de tungstène minimise ce processus de carburation et prolonge la durée de vie des sondes de manière significative. Essais sur le terrain à 2000 degrés Celsius en utilisant les sondes revêtues produites des données de température en continu jusqu'à 2 mois (même pendant le cycle), tandis que les sondes non revêtues ayant échoué dans les heures suivant la température atteinte. des durées de vie ont également été expérimentés à des températures inférieures à 2000 degrés Celsius.

Spesso un molibdeno rivestito termocoppia viene utilizzato in un forno con rivestimenti di grafite o resistenze. A temperature superiori ai 1600 gradi Celsius, eventuali molecole presenti emette polvere di grafite che attaccano la guaina e carburizes rapidamente la guaina. Ciò causa la guaina di diventare cristallizzato e poroso. Gli elementi termici perdono la loro protezione e diventano anche cristallizzato e poi si rompono durante la pedalata. Rivestire la guaina di protezione con uno spesso strato di tungsteno minimizza questo processo carburazione e prolunga la vita delle sonde significativamente. prove sul campo a 2000 gradi Celsius usando sonde rivestite prodotte dati di temperatura continui fino a 2 mesi (anche durante ciclismo) mentre le sonde non rivestite falliti entro ore per raggiungere la temperatura. vite più lunghi sono stati anche sperimentato a temperature inferiori a 2.000 gradi Celsius.

しばしばAモリブデンシース熱電対は、グラファイトライナーまたは加熱要素を有する炉内で使用されています。 1600の摂氏、シースを攻撃し、急激にシースをcarburizes任意黒鉛存在発するダスト分子以上の温度で。これは、シースは、結晶化および多孔質になるようにします。熱素子は、その保護を失い、彼らはまた、結晶化になり、その後、サイクリング中に破損します。タングステンの厚い層で保護シースを被覆すると、この浸炭処理を最小化し、大幅にプローブの寿命を延ばします。コーティングされていないプローブは温度に達する時間以内に故障したのに対し、被覆されたプローブを使用して2,000℃でフィールド試験は、（偶数サイクル中に）2ヶ月連続した温度データを生成しました。長い寿命はまた、2000℃未満の温度で経験しました。

종종 몰리브덴 피복 열전대 흑연 라이너 또는 가열 요소를 가열로에서 사용된다. 섭씨 1,600, 시스 공격 빠르게 시스를 carburizes 모든 흑연 본 먼지를 방출 분자 이상의 온도에서. 이 칼집이 결정화 다공성하게됩니다. 열 요소는 자신의 보호를 잃고 그들은 또한 결정화되고 다음 사이클 동안 휴식. 텅스텐의 두꺼운 층과 보호 피복을 코팅하는 단계,이 침탄 처리를 최소화하고 상당히 프로브의 수명을 연장한다. 코팅 된 프로브를 사용하여 2,000 섭씨에서 필드 시험 온도에 도달하는 시간 내의 실패한 코팅 프로브 반면 (심지어 사이클링시) 2 개월 연속 온도 데이터를 생성했다. 긴 수명은 2000 섭씨 온도 이하의 온도에서 발생했다.

Muitas vezes uma bainha molibdénio termopar é usado num forno com forros de grafite ou elementos de aquecimento. A temperaturas acima de 1.600 graus Celsius, todas as actuais moléculas emite pó de grafite que atacam a bainha e carburizes rapidamente a bainha. Isto faz com que a bainha da tornar-se cristalizado e poroso. Os elementos térmicos perdem a sua protecção e eles também tornar-se cristalizado e em seguida, quebrar durante o ciclismo. Revestindo a bainha de protecção com uma camada espessa de tungsténio minimiza este processo de carburação e prolonga a vida útil das sondas significativamente. Os ensaios de campo em 2.000 graus Celsius usando as sondas revestidos produzidos dados de temperatura contínua até 2 meses (até mesmo durante os ciclos), ao passo que as sondas não revestidas com falha dentro de horas de atingir a temperatura. vida útil mais longa também foram experimentados em temperaturas abaixo de 2.000 graus Celsius.

Часто молибден оболочка термопара использует в печи с графитовыми вкладышами или нагревательными элементами. При температурах выше 1600 градусов по Цельсию, любые присутствующие графита молекул испускают пыль, которые нападают на оболочку и быстро carburizes оболочки. Это приводит к тому, чтобы оболочка кристаллизоваться и пористым. Тепловые элементы теряют свою защиту, и они также становятся кристаллизуют, а затем перерыв во время езды на велосипеде. Покрытие защитной оболочки с толстым слоем вольфрама минимизирует этот процесс цементации и значительно продлевает срок службы зондов. Полевые испытания при 2000 градусах Цельсия с использованием зондов с покрытием получают непрерывные данные температуры до 2-х месяцев (даже во время езды на велосипеде), тогда как без покрытия зондов не удалось в течение нескольких часов достижения температуры. Более длительные времена жизни также испытали при температурах ниже 2000 градусов по Цельсию.

Ofta en mantlad molybden termoelement används i en ugn med grafitfoder eller värmeelement. Vid temperaturer över 1.600 grader Celsius, alla grafit närvarande avger damm molekyler som angriper manteln och snabbt carburizes manteln. Detta medför att manteln blir kristalliserat och porös. De termiska elementen förlorar sitt skydd och de blir också kristalliseras och sedan bryta under cykling. Beläggning av den skyddande manteln med ett tjockt lager av volfram minimerar denna uppkolning processen och förlänger livslängden av proberna avsevärt. Fälttest vid 2000 grader Celsius med användning av de belagda proberna producerade data som kontinuerliga temperatur upp till 2 månader (även under cykling), medan de obelagda prober misslyckats inom timmar att nå temperatur. Längre livslängd har också upplevt vid temperaturer under 2.000 grader Celsius.

Çoğu zaman, bir molibden kılıflı ısıl grafit astarları ya da ısıtılması elemanları ile bir fırın kullanılır. 1600 derece santigrat, kılıf saldırı ve hızlı bir şekilde kılıf carburizes bir grafit mevcut yayar toz molekülleri üzerindeki sıcaklıklarda. Bu kılıf kristalize ve gözenekli hale gelmesine yol açar. Termik elemanlar kendi korumasını kaybeder ve onlar da kristalize olur ve daha sonra devir esnasında bölünürler. tungsten kalın bir tabaka ile koruyucu kılıf kaplanması bu karbonlama işlemini en aza indirir ve önemli ölçüde problar ömrünü uzatır. Kaplanmış problar kullanılarak 2.000 santigrat derece alan testleri sıcaklığına ulaşma saat içinde başarısız kaplanmamış problar ise (hatta döngü sırasında) 2 ay sürekli sıcaklık verileri üretilir. Daha uzun yaşam süreleri de 2.000 santigrat altındaki sıcaklıklarda yaşandı.

Trong nhiều trường hợp molypden vỏ bọc cặp nhiệt điện được sử dụng trong một lò có lớp lót graphite hoặc các yếu tố làm nóng. Ở nhiệt độ trên 1.600 độ C, bất kỳ phân tử phát ra bụi mặt graphite mà tấn công các vỏ và nhanh chóng carburizes vỏ. Điều này làm cho vỏ bọc để trở thành tinh và xốp. Các yếu tố nhiệt mất sự bảo hộ và họ cũng trở nên tinh và sau đó phá vỡ trong quá trình đi xe đạp. Lớp phủ vỏ bảo vệ bằng một lớp dày của vonfram giảm thiểu quá trình carburization này và kéo dài tuổi thọ của thiết bị thăm dò đáng kể. kiểm tra thực tế tại 2.000 độ C bằng cách sử dụng đầu dò tráng sản xuất dữ liệu nhiệt độ liên tục lên đến 2 tháng (ngay cả trong đi xe đạp) trong khi các tàu thăm dò không tráng thất bại trong vòng vài giờ đạt nhiệt độ. kiếp sống còn cũng được trải qua ở nhiệt độ dưới 2.000 độ C.

通常情况下钼铠装热电偶是与石墨衬里或加热元件的炉中使用。在温度高于1600摄氏度，这攻击鞘和迅速carburizes鞘任何石墨本发出灰尘分子。这将导致护套成为结晶和多孔。热敏元件失去他们的保护，他们也成为结晶，然后在循环过程中断裂。涂布钨的厚层的保护护套最小化此渗碳处理和显著延伸探针的寿命。使用经涂覆的探针在摄氏2000度的实地测试产生的连续温度的数据长达2个月（即使在循环），而达到温度后数小时内失败未涂覆探针。更长的寿命也经历了在温度低于摄氏2000度。

Products / Very High Temp Tube & Wire Thermocouples (to 2300°C) / High Temperature Probes w/ Tungsten Coating

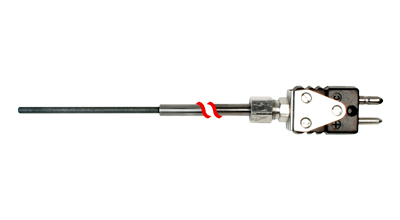

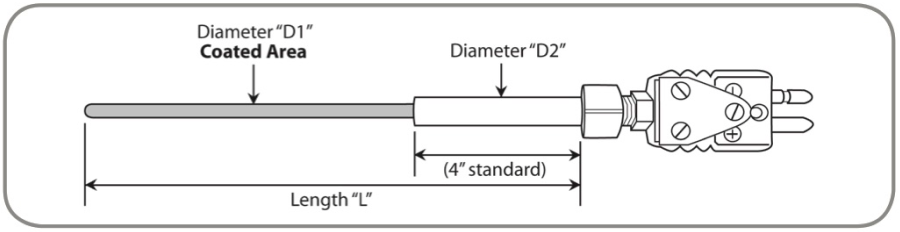

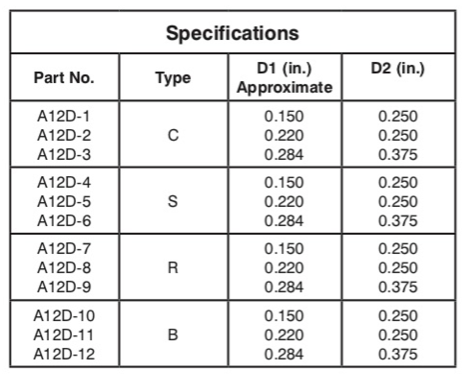

High Temperature Probes w/ Tungsten Coating
